Proyecto Hidroeléctrico San Bartolo

Ingeniería, procura y construcción de la central completa, de la captación a la línea de transmisión.

Central hidroeléctrica de 48 MW — Proyecto Hidroeléctrico San Bartolo

La obra

Contratante
Hidrosanbartolo S.A.
Ubicación
Méndez, Morona Santiago, Ecuador
Periodo de ejecución
ago 2012 – may 2015
Papel contractual
EPC
Monto del contrato
USD 30 321 905,58
  • Hidroeléctricas
  • Proyectos EPC
  • Construcción
potencia instalada
48 MW
movimiento de tierras
1 183 470 m³

Cantidades de obra y alcance

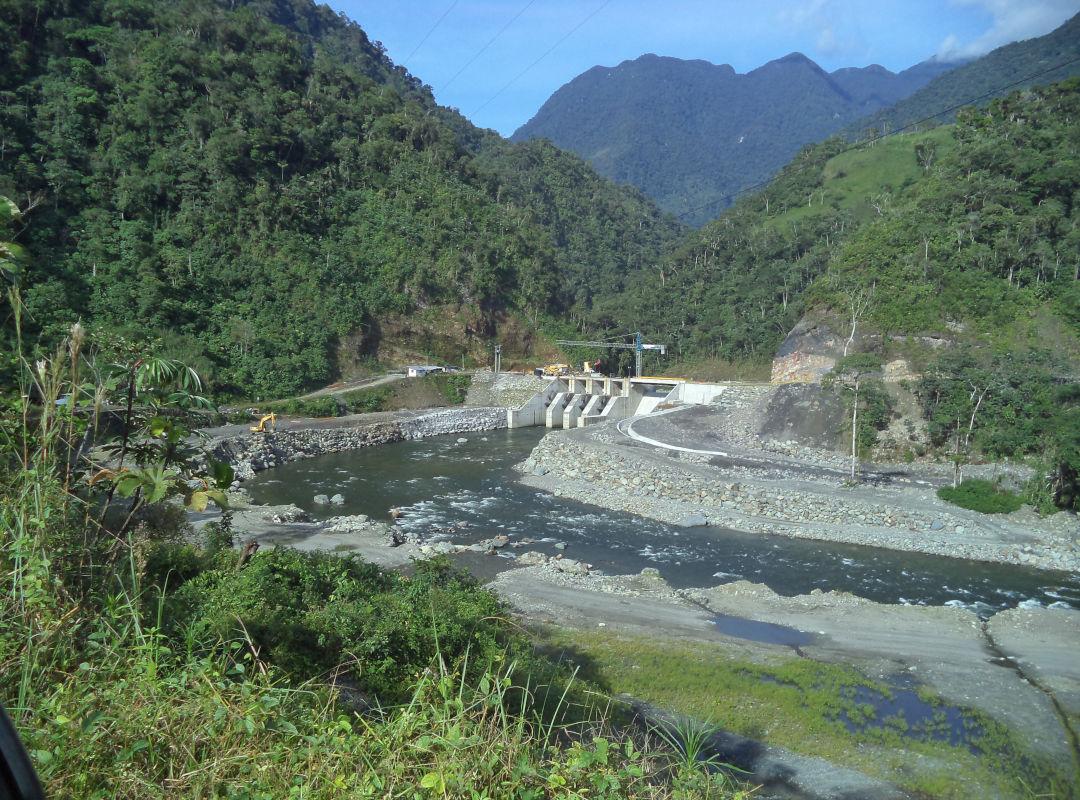

  • 27 410 m³ de hormigón en obras de captación.

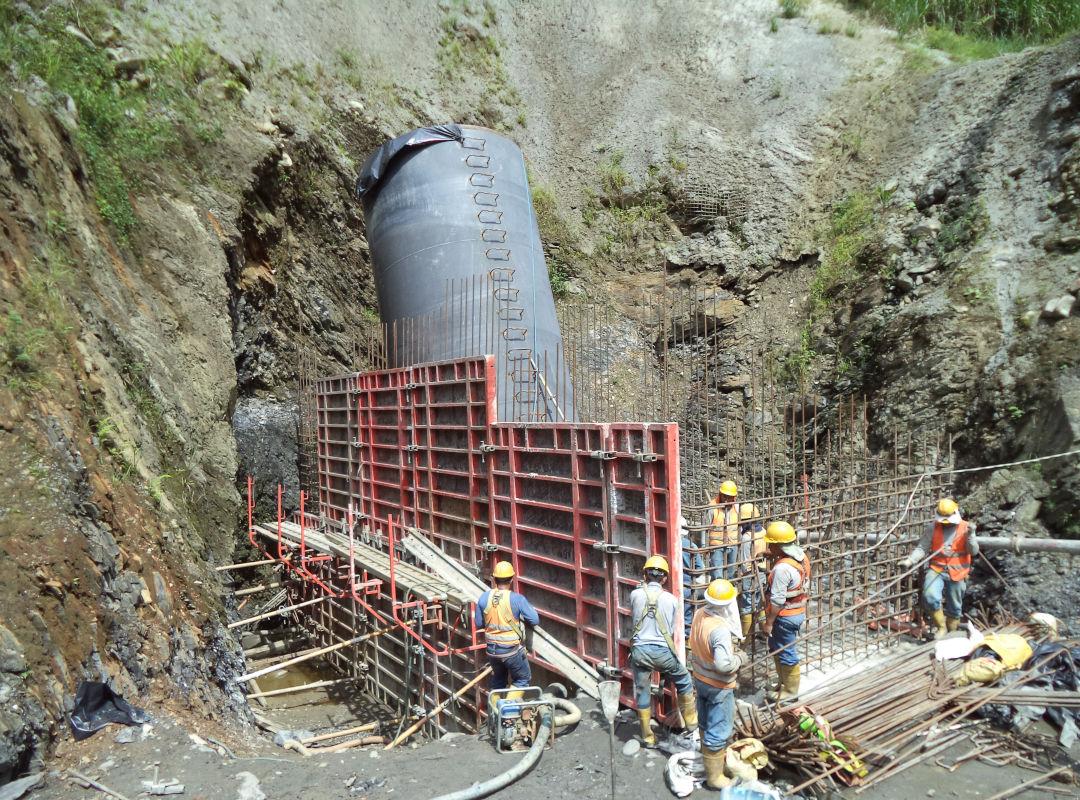

  • 8 975 m³ de hormigón en casa de máquinas, anclajes de tubería, descarga y subestaciones.
  • Inyecciones de consolidación e impermeabilización: 1 800 m de perforación y 150 000 kg de cemento inyectado.

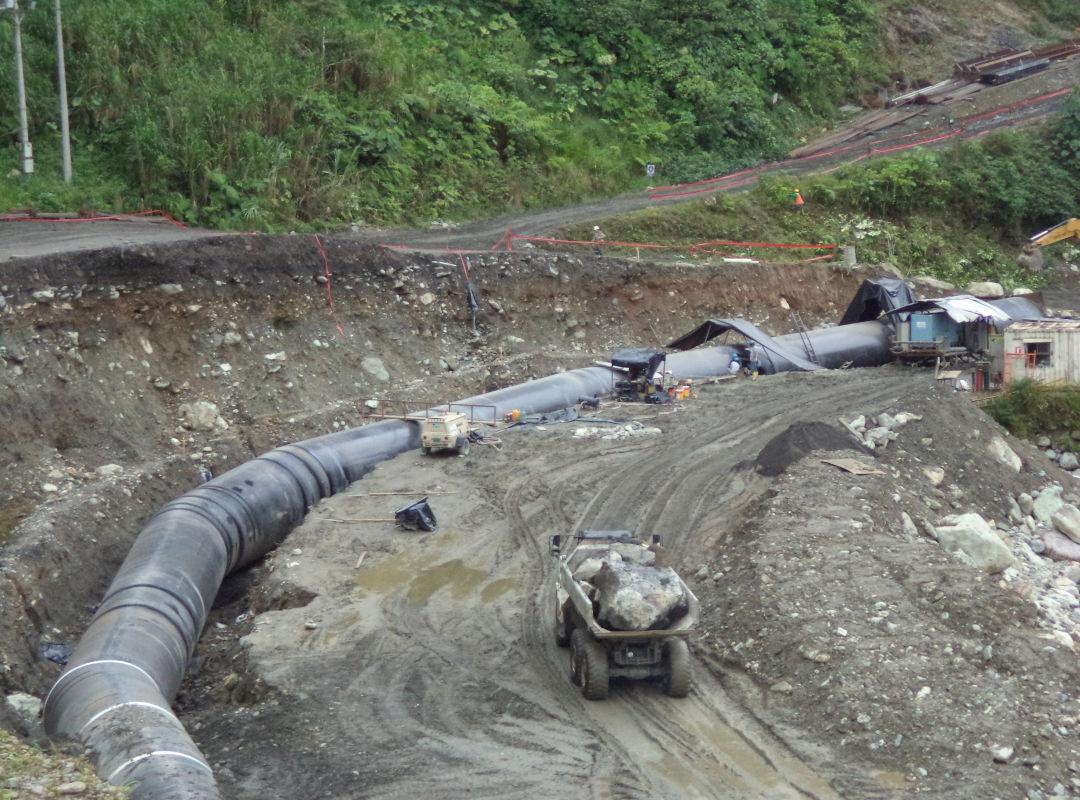

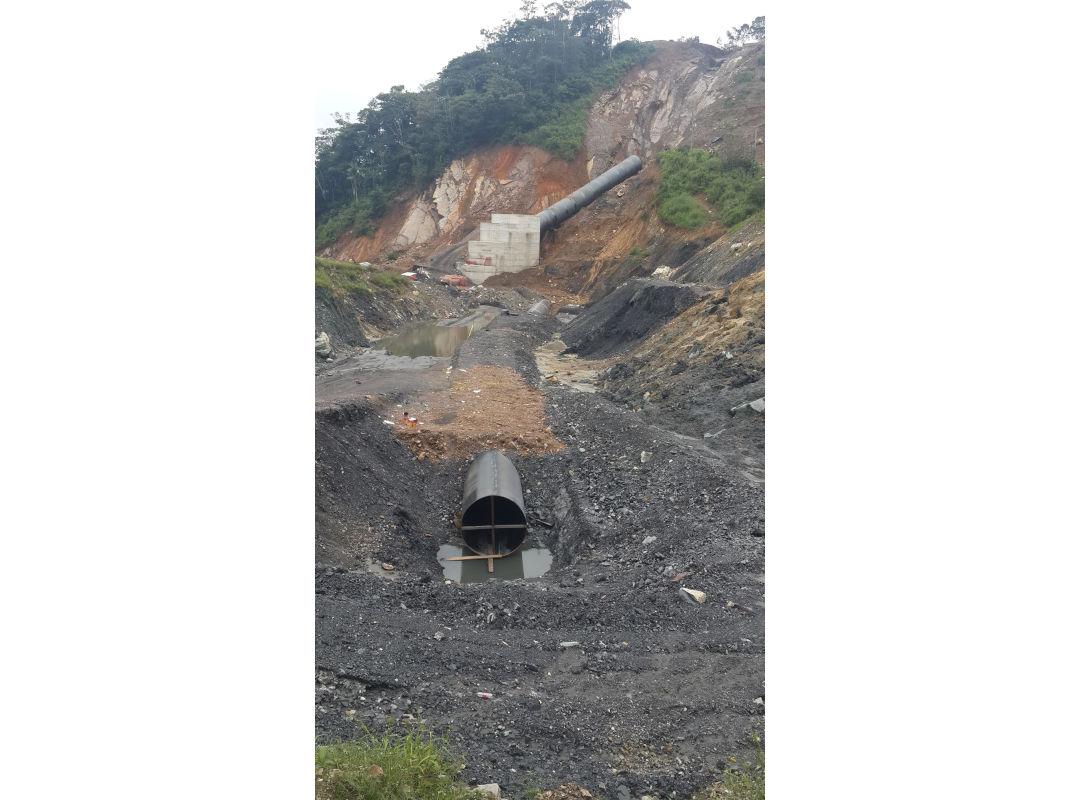

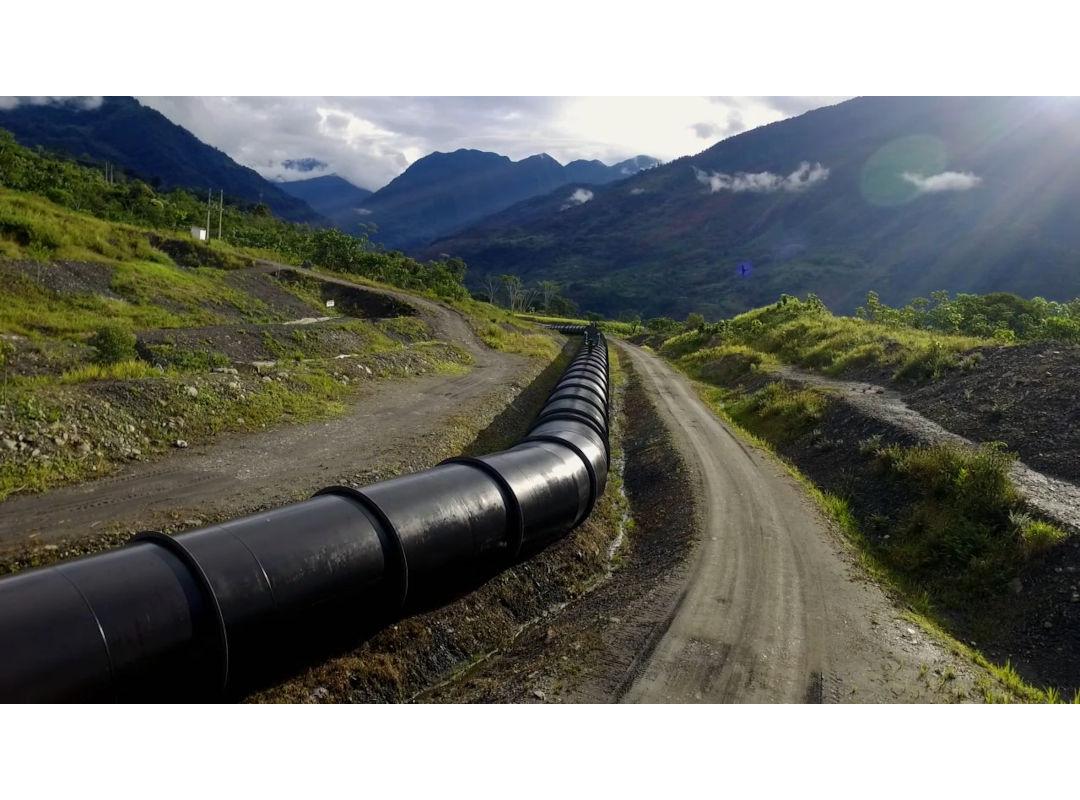

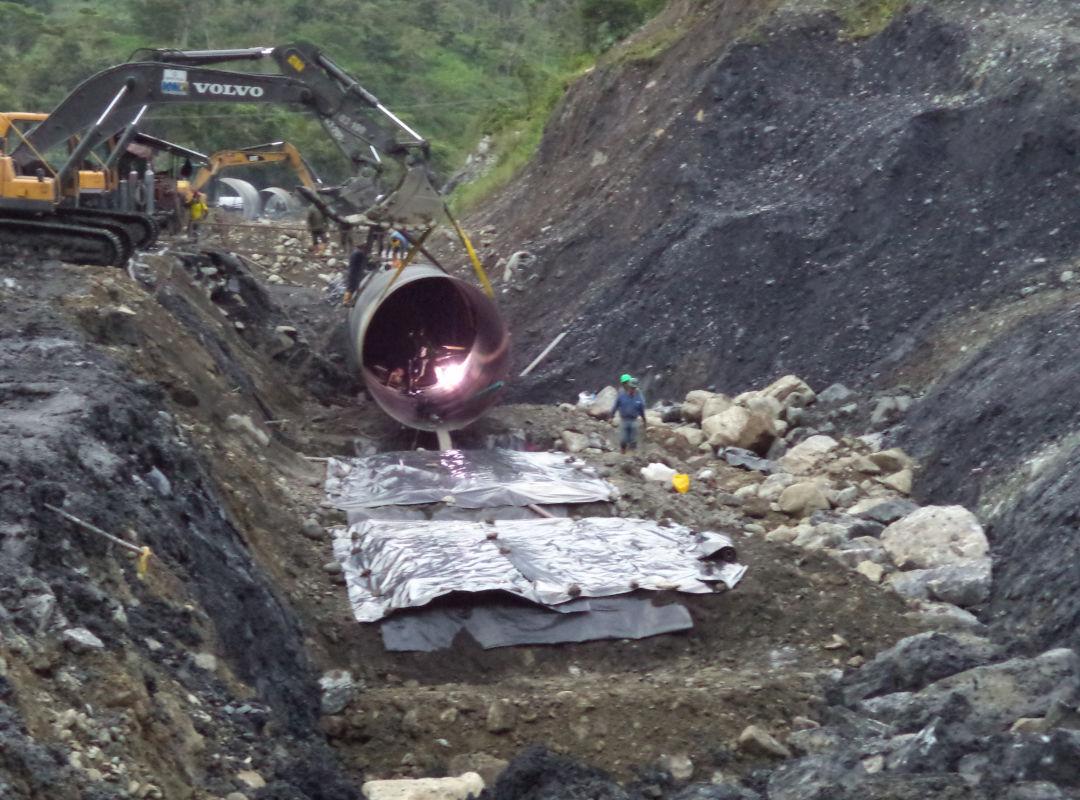

  • 7 005 m de tubería de acero de 8 a 22 mm de espesor y 3,20 m de diámetro — 50 320 pulgadas diametrales, 6 850 toneladas: 5 615 m de conducción, 801 m de presión y 285 m de descarga.
  • 4 compuertas radiales de 6 × 6 m y compuertas planas, todas con sistema de accionamiento y control.

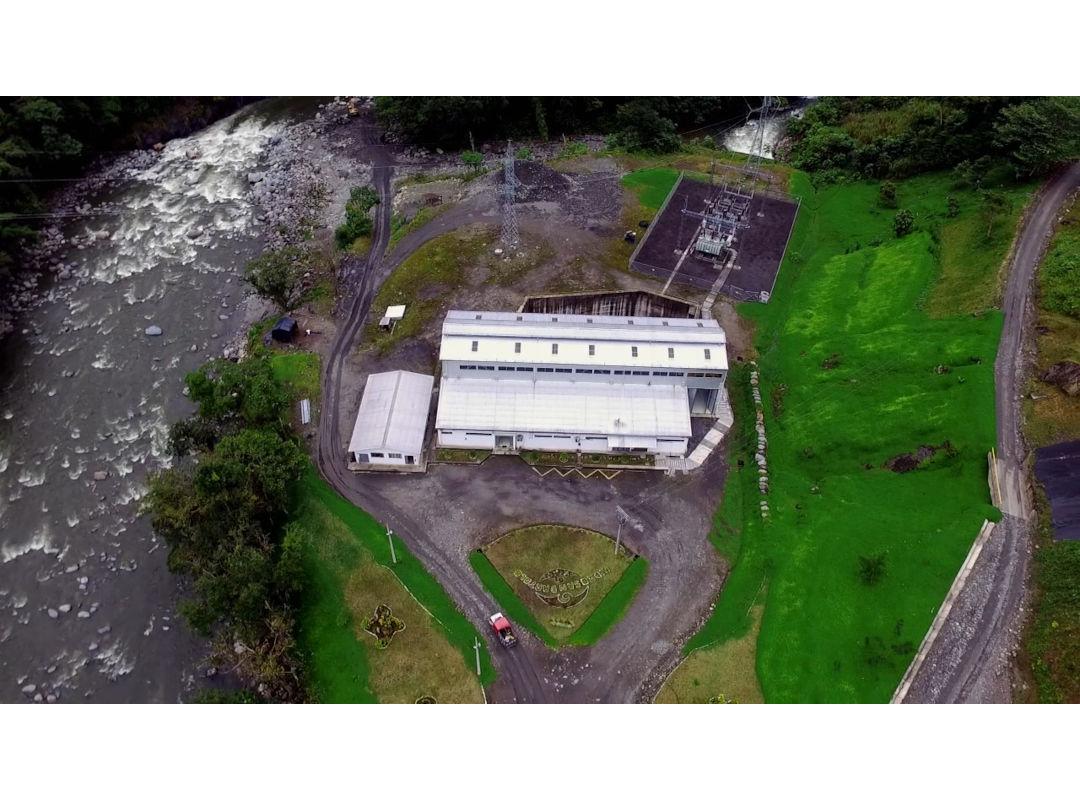

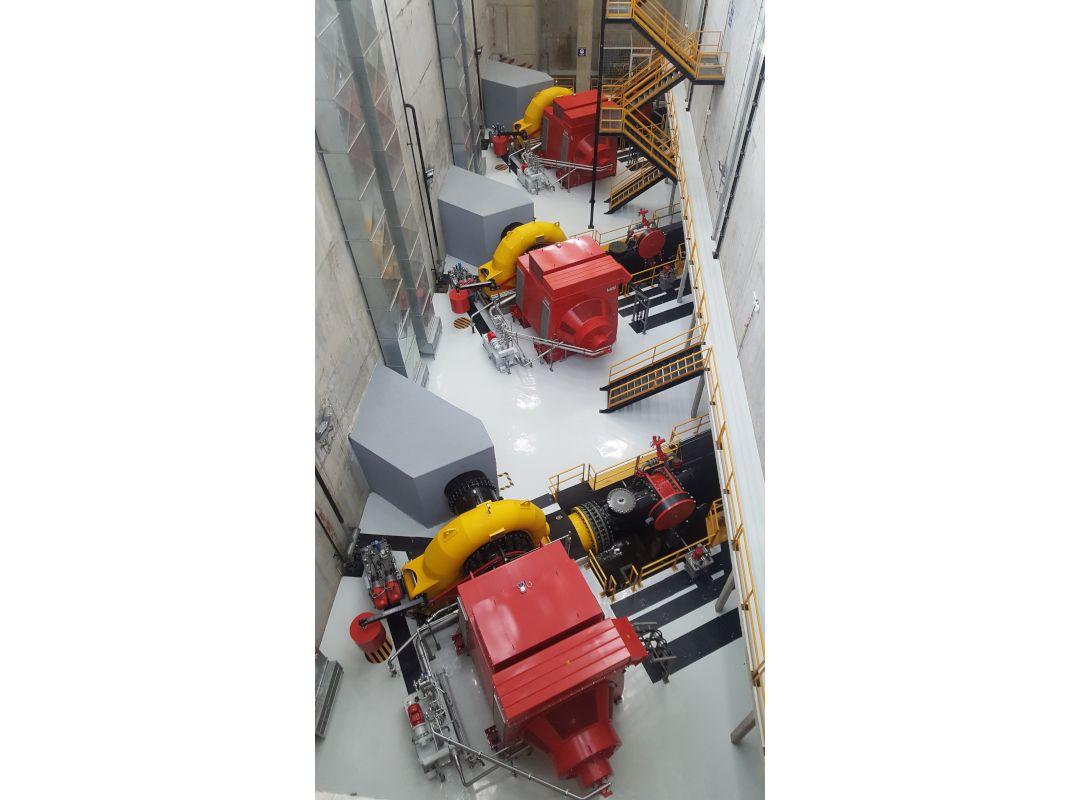

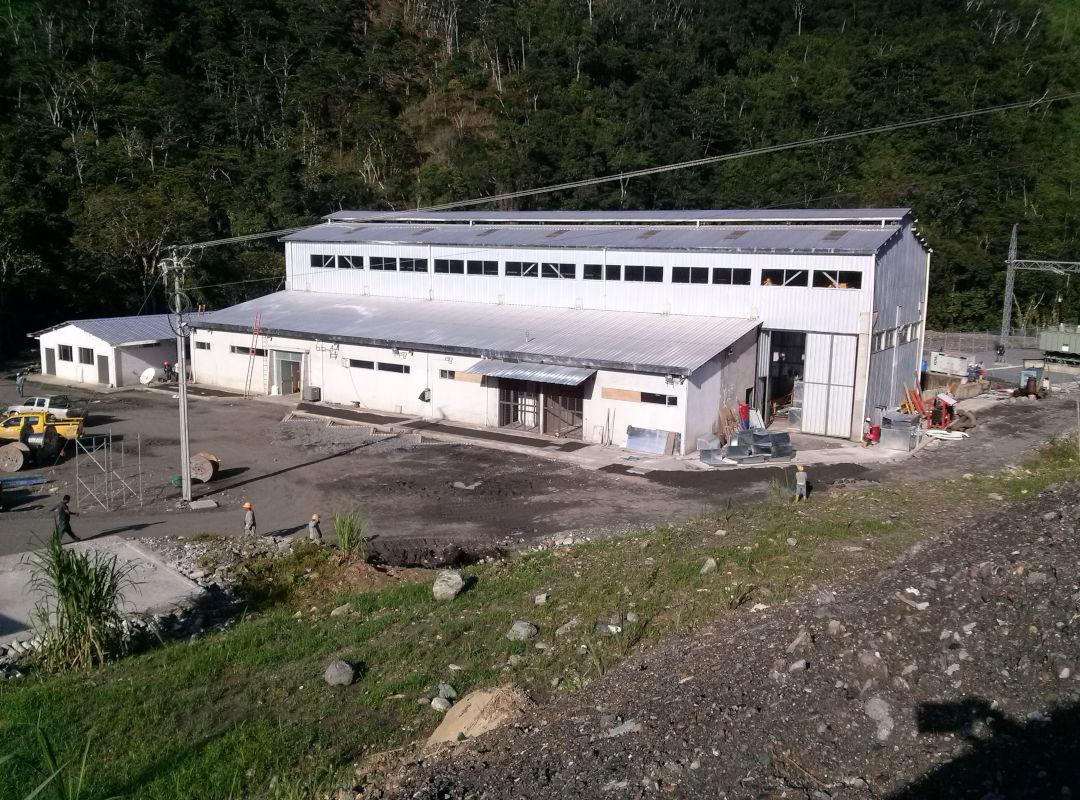

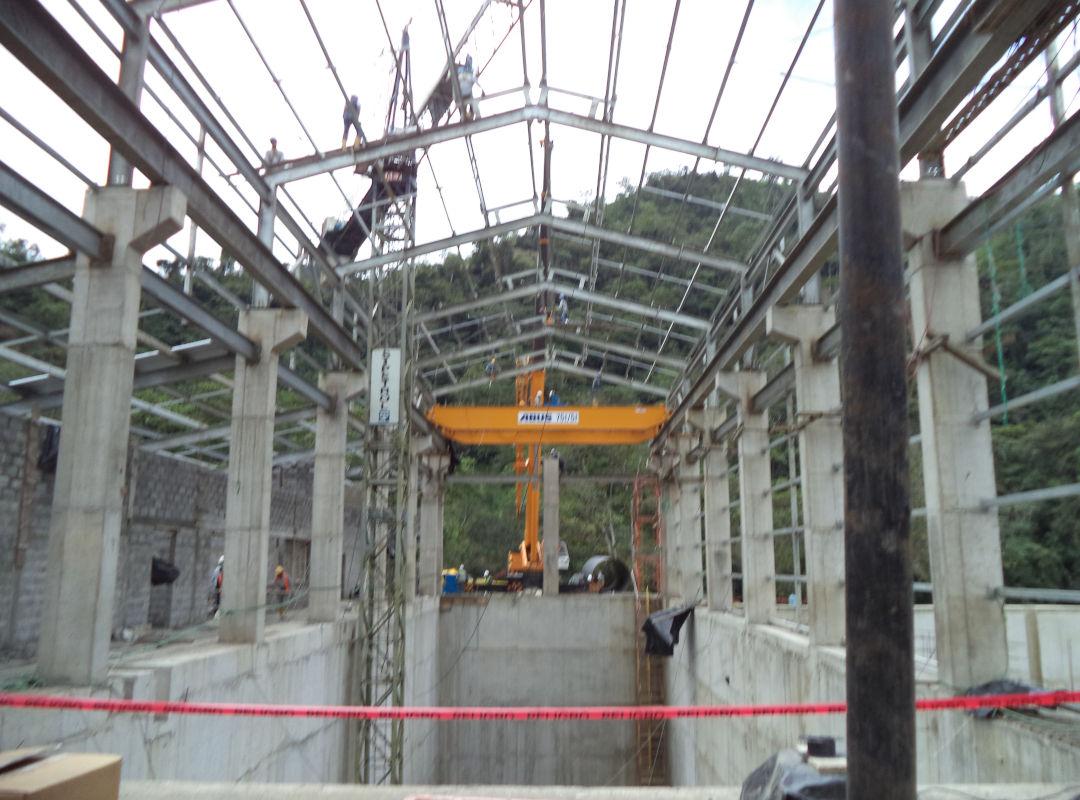

  • Casa de máquinas para 3 turbinas Francis, con puente grúa de 75 toneladas.
  • Sistema de control tipo SCADA.
  • Subestación de elevación 13,8 / 69 / 138 kV.
  • 5,8 km de línea de transmisión de 13,8 kV de casa de máquinas a captación.

Fotografía de obra

17 fotografías propias. Sin banco de imágenes.

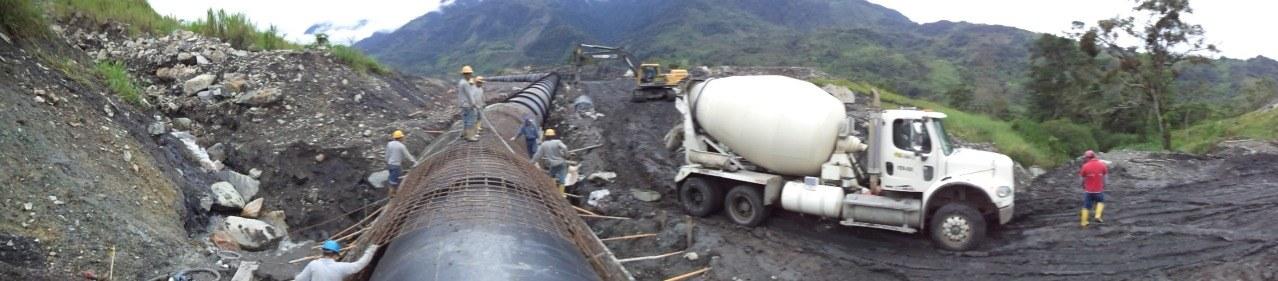

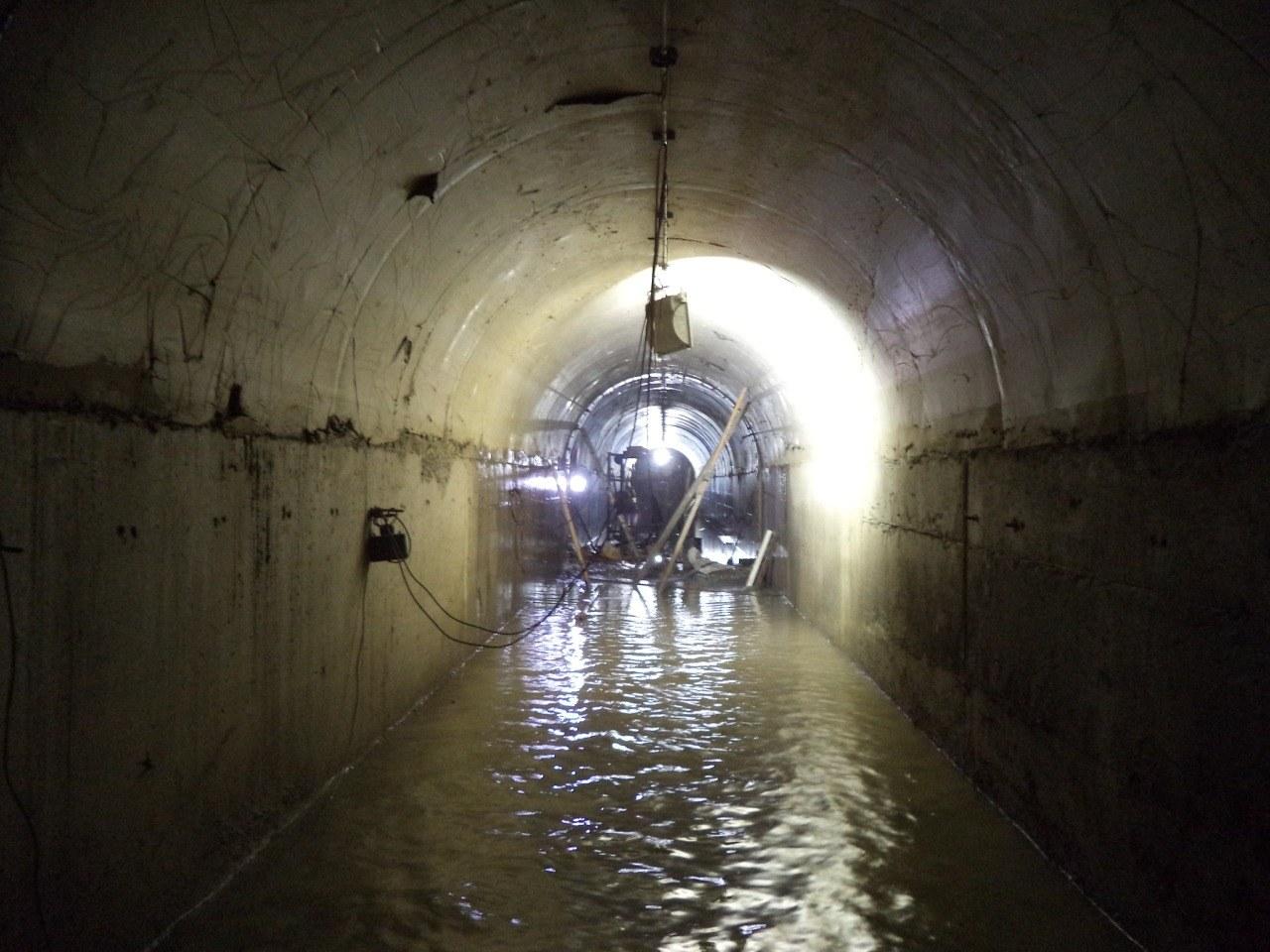

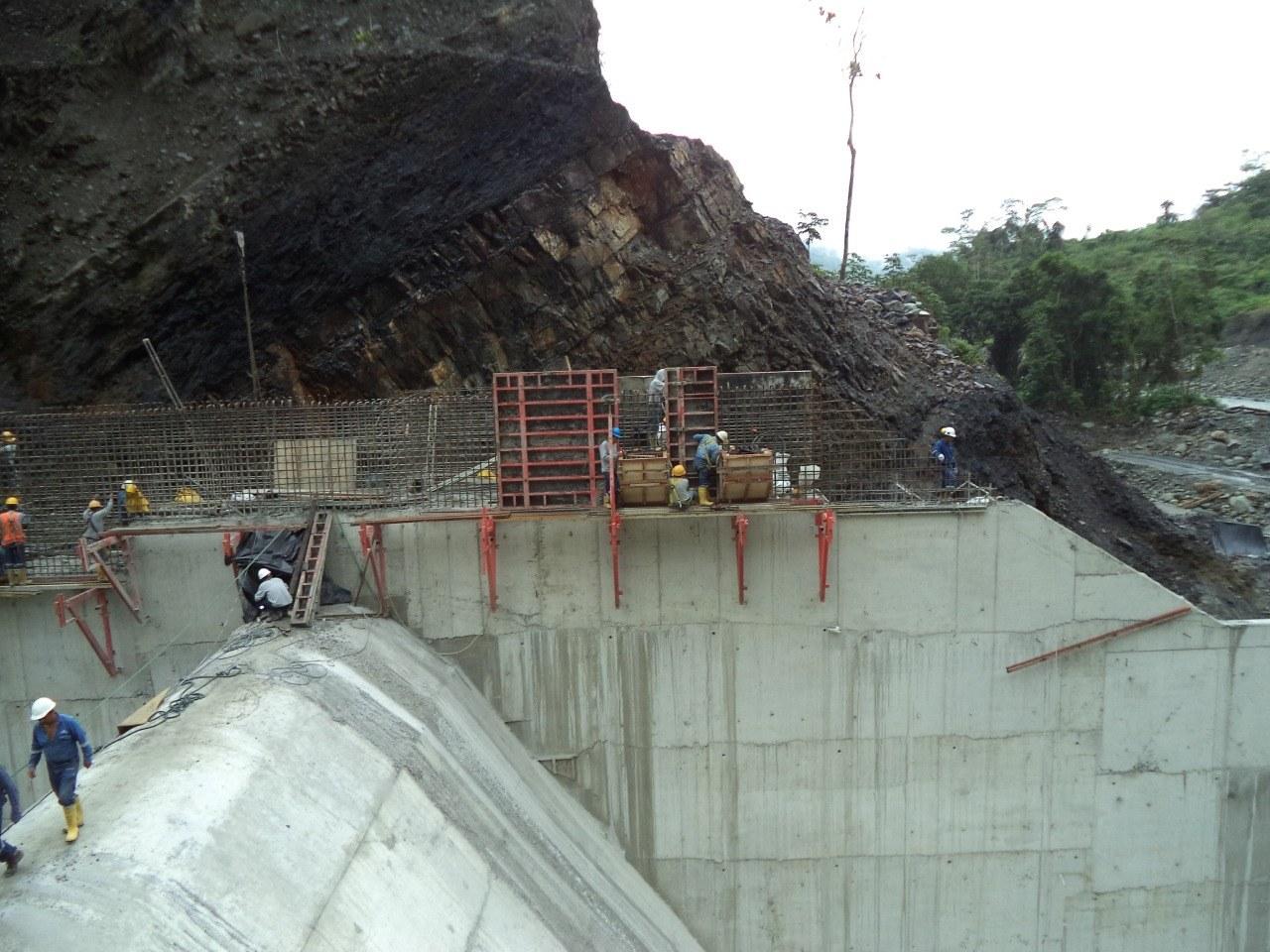

Proyecto Hidroeléctrico San Bartolo — fotografía 1 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 2 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 3 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 4 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 5 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 6 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 7 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 8 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 9 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 10 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 11 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 12 de 17Proyecto Hidroeléctrico San Bartolo — fotografía 13 de 17Encofrado y armadura sobre el muro de hormigón de la captación, al pie de una pared de rocaTúnel revestido de hormigón con agua en la solera y luz al fondoSoldadura en el interior de la tubería de acero, vista a lo largo del tuboTubería de conducción en su zanja, con un mixer de hormigón y trabajadores al lado
