Central Hidroeléctrica Abanico — Fase I

Primera etapa completa: túnel, tubería de presión, casa de máquinas, subestación y línea de transmisión.

La obra

Contratante: Hidroabanico S.A.
Ubicación: Macas, Morona Santiago, Ecuador
Periodo de ejecución: sep 2004 – dic 2005
Papel contractual: EPC
Monto del contrato: USD 11 300 000

Hidroeléctricas
Proyectos EPC
Casa de Máquinas

potencia instalada: 15 MW
tubería de presión: 2 475 m

Cantidades de obra y alcance

900 m de túnel de presión de sección tipo herradura, excavación de 2,7 × 3,1 m y 1 300 m³ de revestimiento de hormigón armado.
2 475 m de tubería de presión de 1,5 m de diámetro y 8 a 20 mm de espesor, con bifurcador repartidor a unidades.
4 compuertas radiales de 6 × 6 m y 6 compuertas planas, todas con sistema de accionamiento y control.
Obras de captación con 15 400 m³ de hormigón, anclajes de tubería y descarga.
Casa de máquinas para 2 turbinas Pelton, con puente grúa de 50 toneladas.
Sistema de control tipo SCADA.
Subestación I de elevación de 4,16 kV a 69 kV y línea de transmisión de 69 kV.
Montaje, puesta en marcha y operación.

Fotografía de obra

14 fotografías propias. Sin banco de imágenes.

Central Hidroeléctrica Abanico — Fase I — fotografía 1 de 14

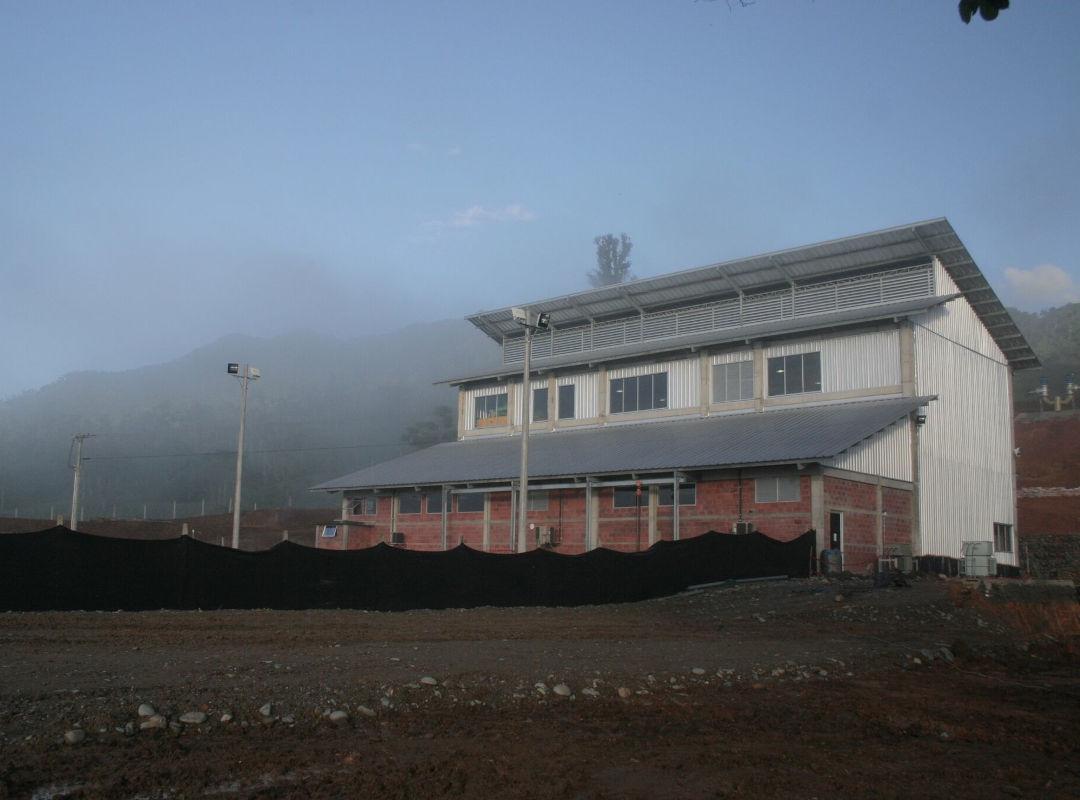

Central Hidroeléctrica Abanico — Fase I — fotografía 2 de 14

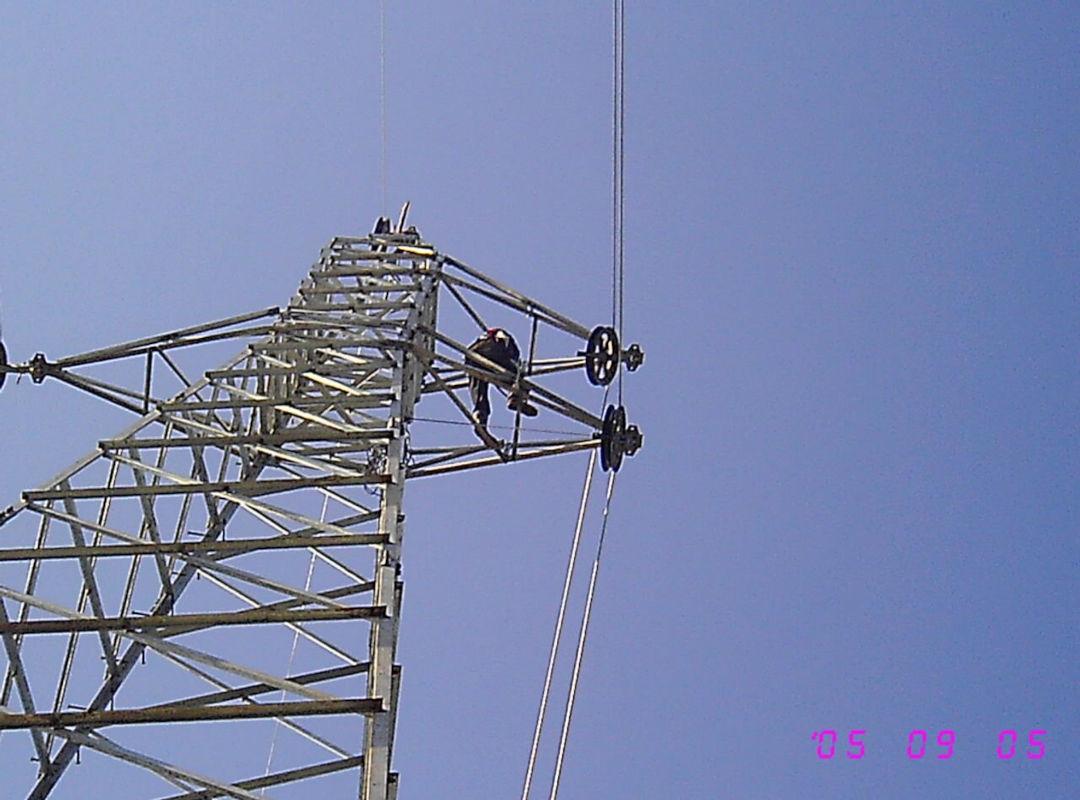

Central Hidroeléctrica Abanico — Fase I — fotografía 3 de 14

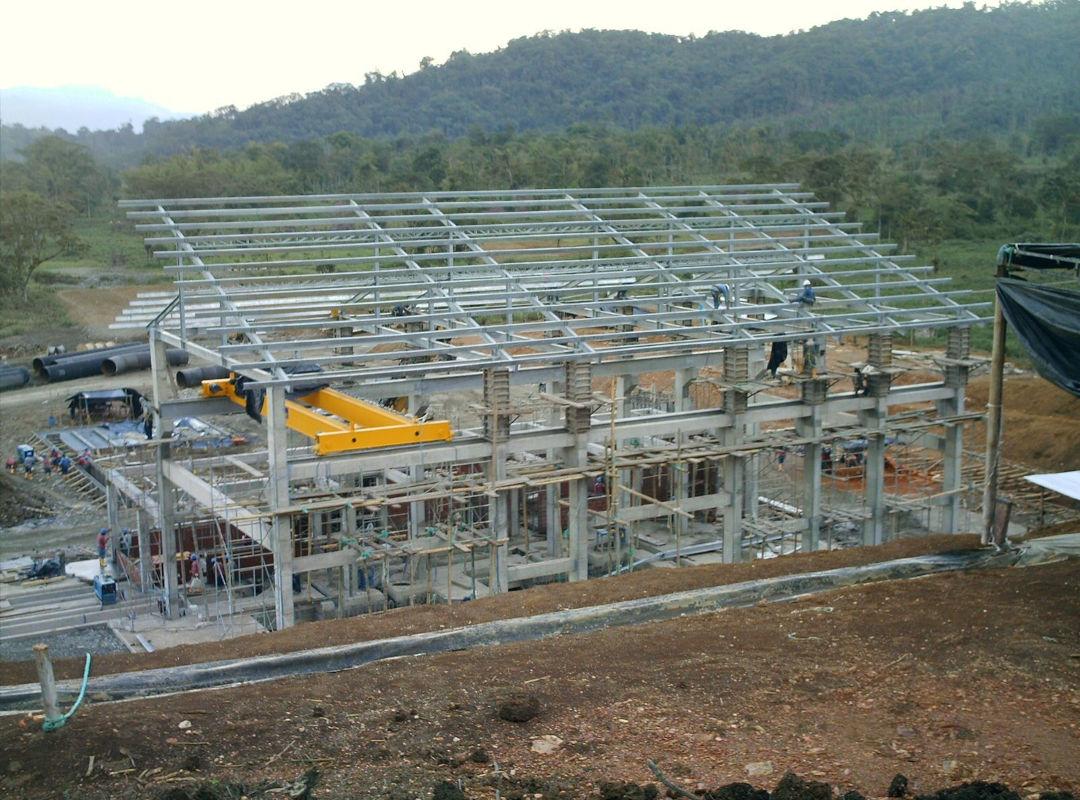

Central Hidroeléctrica Abanico — Fase I — fotografía 4 de 14

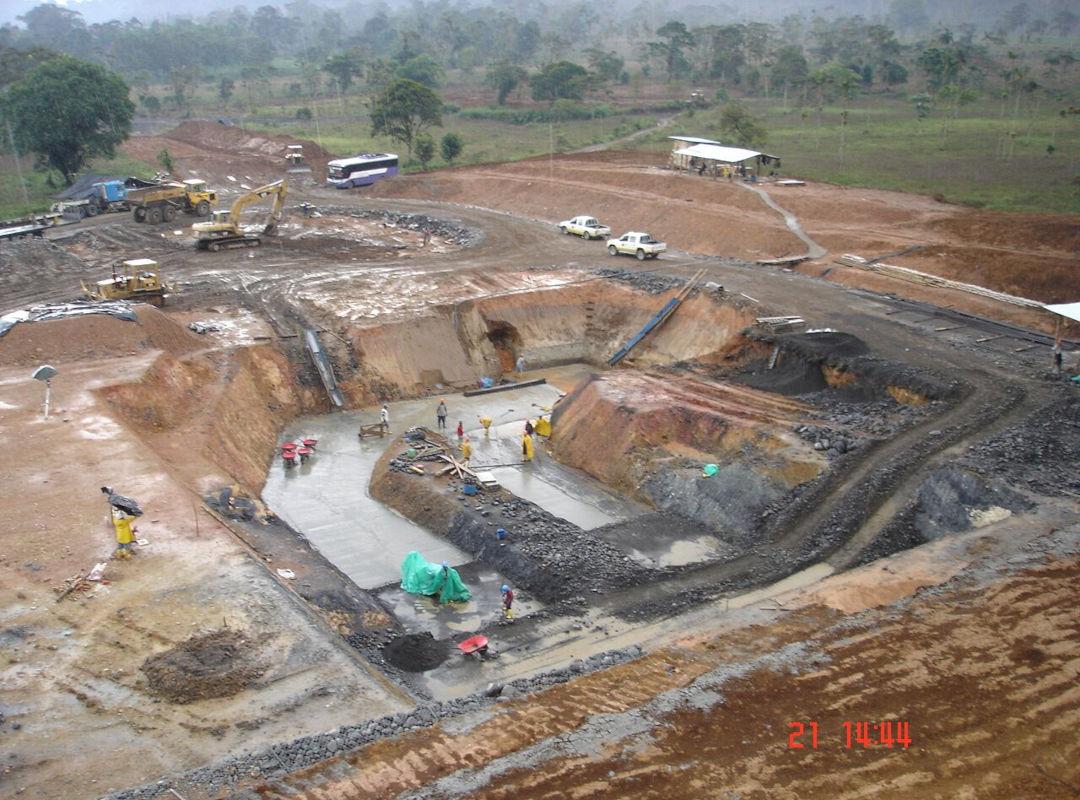

Central Hidroeléctrica Abanico — Fase I — fotografía 5 de 14

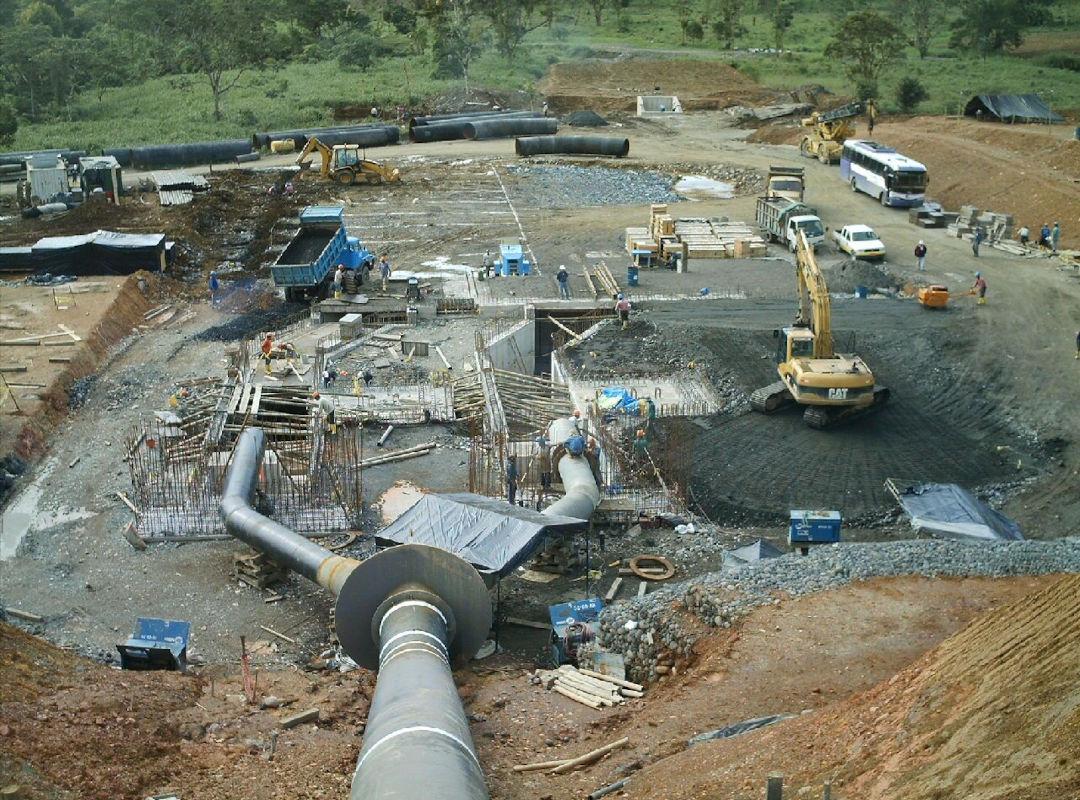

Central Hidroeléctrica Abanico — Fase I — fotografía 6 de 14

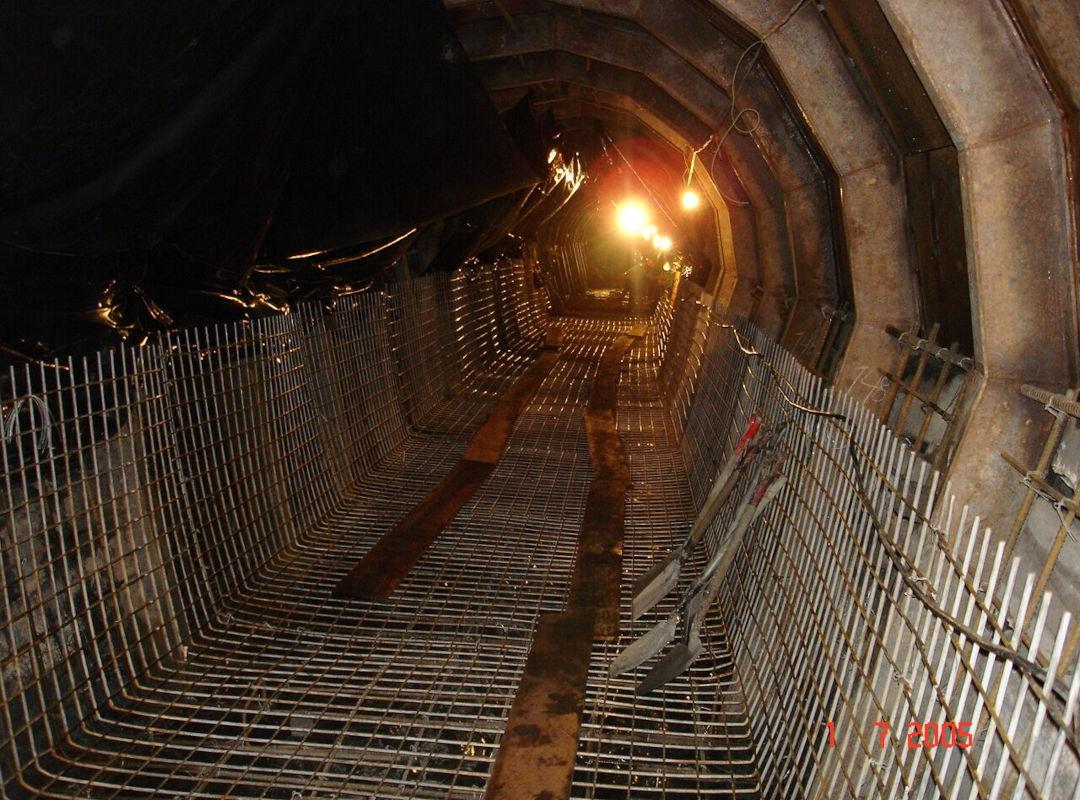

Central Hidroeléctrica Abanico — Fase I — fotografía 7 de 14

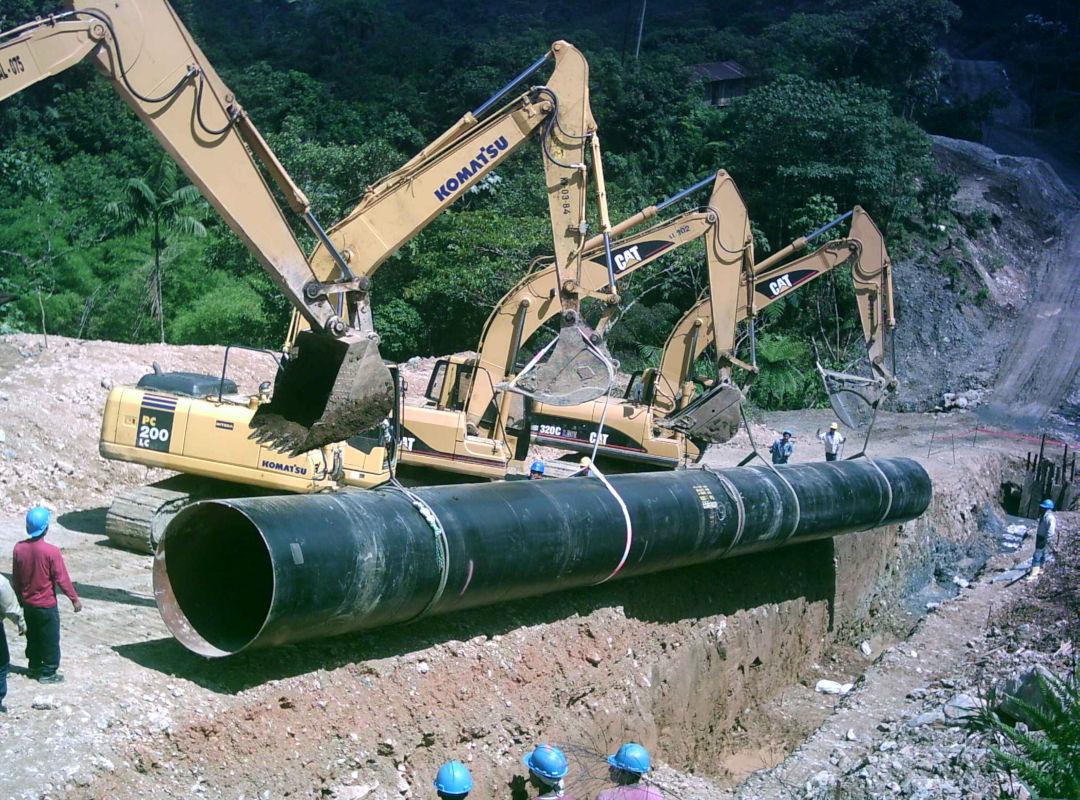

Central Hidroeléctrica Abanico — Fase I — fotografía 8 de 14

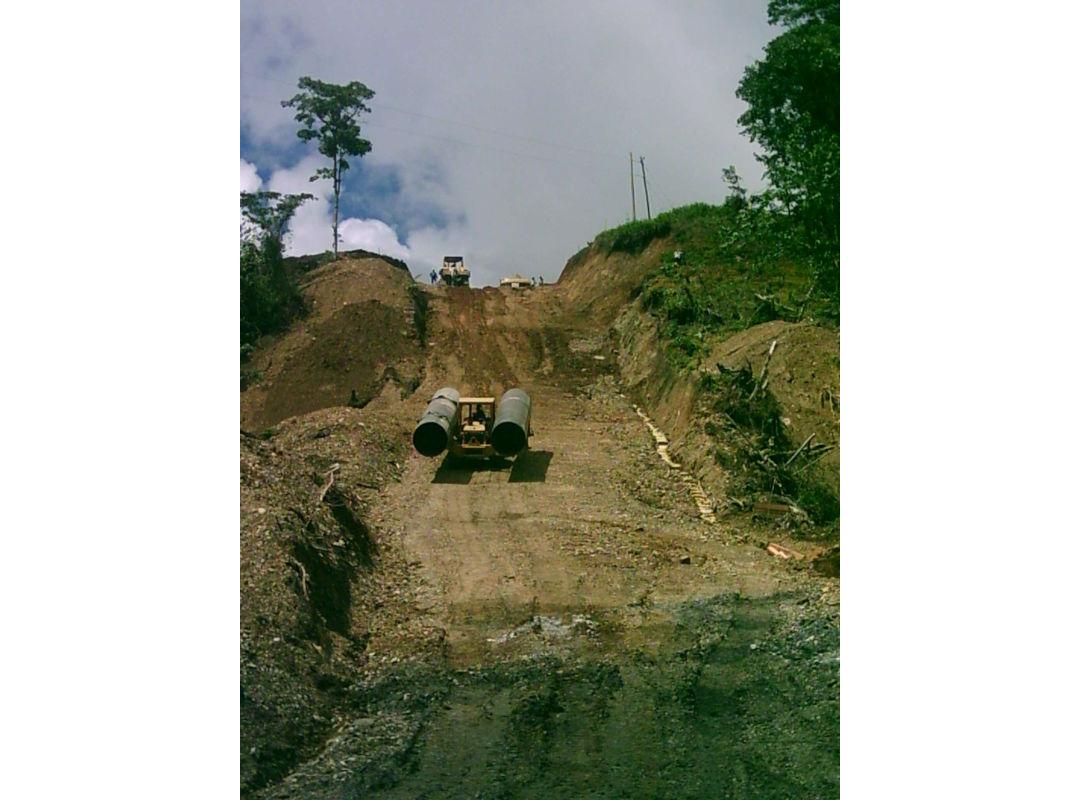

Central Hidroeléctrica Abanico — Fase I — fotografía 9 de 14

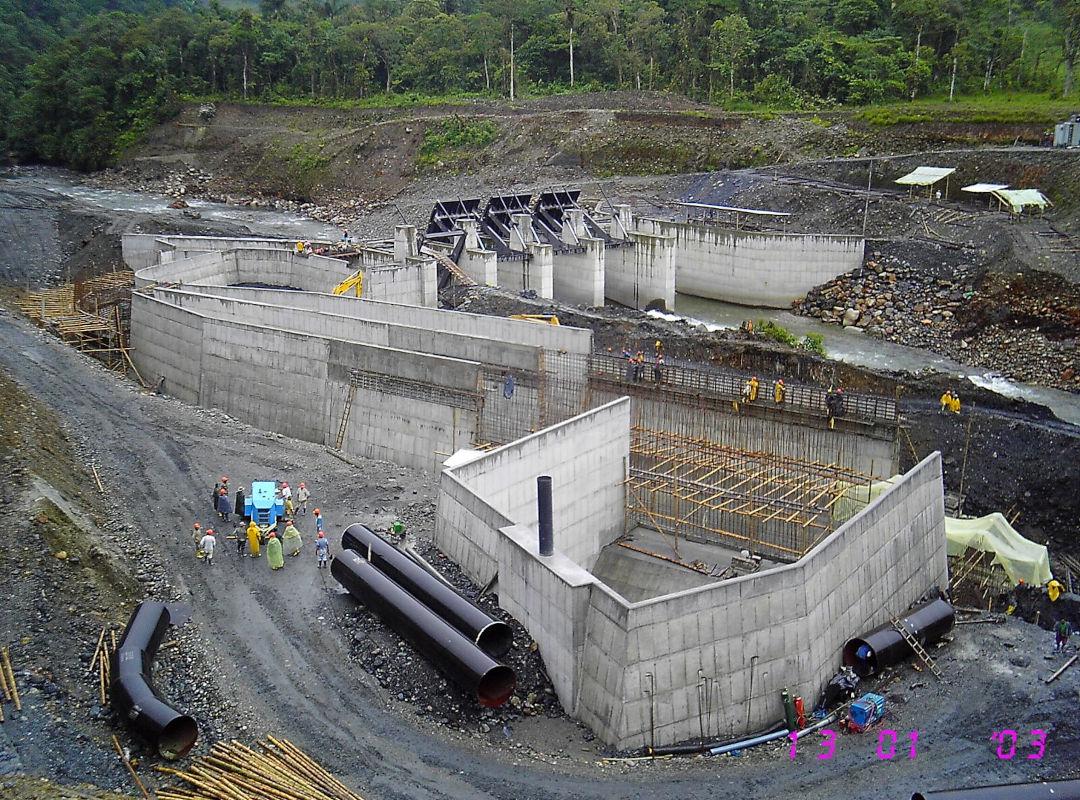

Central Hidroeléctrica Abanico — Fase I — fotografía 10 de 14

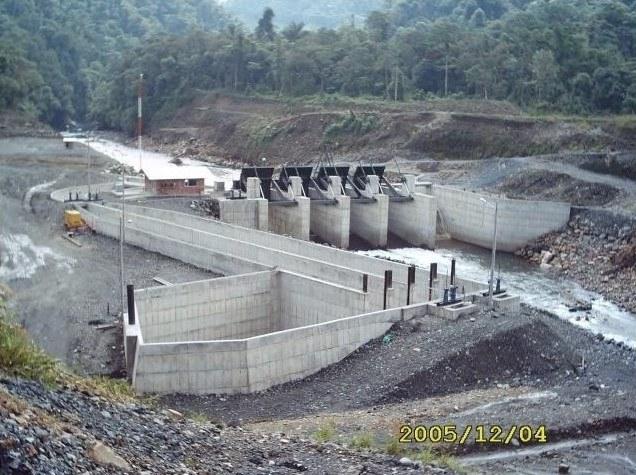

Desarenador y presa en construcción junto al cauce del río

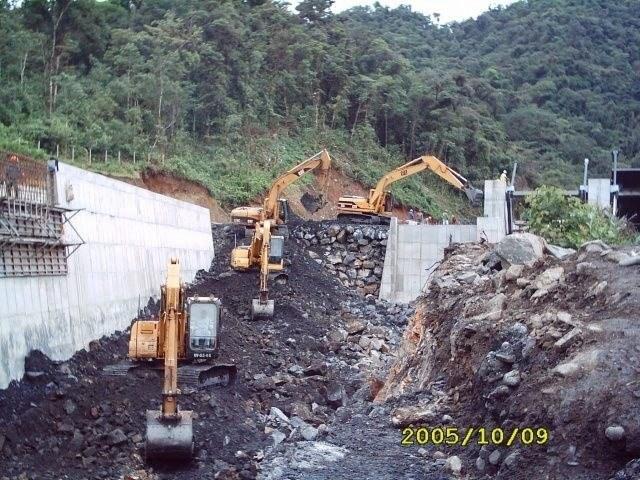

Excavadoras retirando roca junto a un muro de hormigón recién vaciado

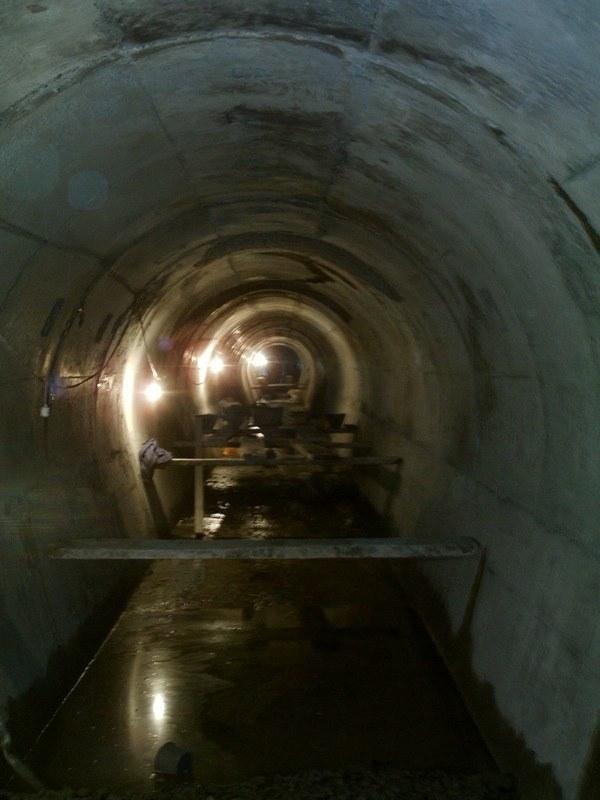

Túnel revestido de hormigón, iluminado, con agua en la solera

Presa con compuertas radiales y trabajadores al pie de las pilas
