Proyecto Hidroeléctrico San Bartolo

Descripción

Ingeniería, procura y construcción de Proyecto Hidroeléctrico de 48.00 MW de capacidad instalada.

Cantidades de obra ejecutadas:

• 27 410 m3 de hormigón en obras de captación (toma)

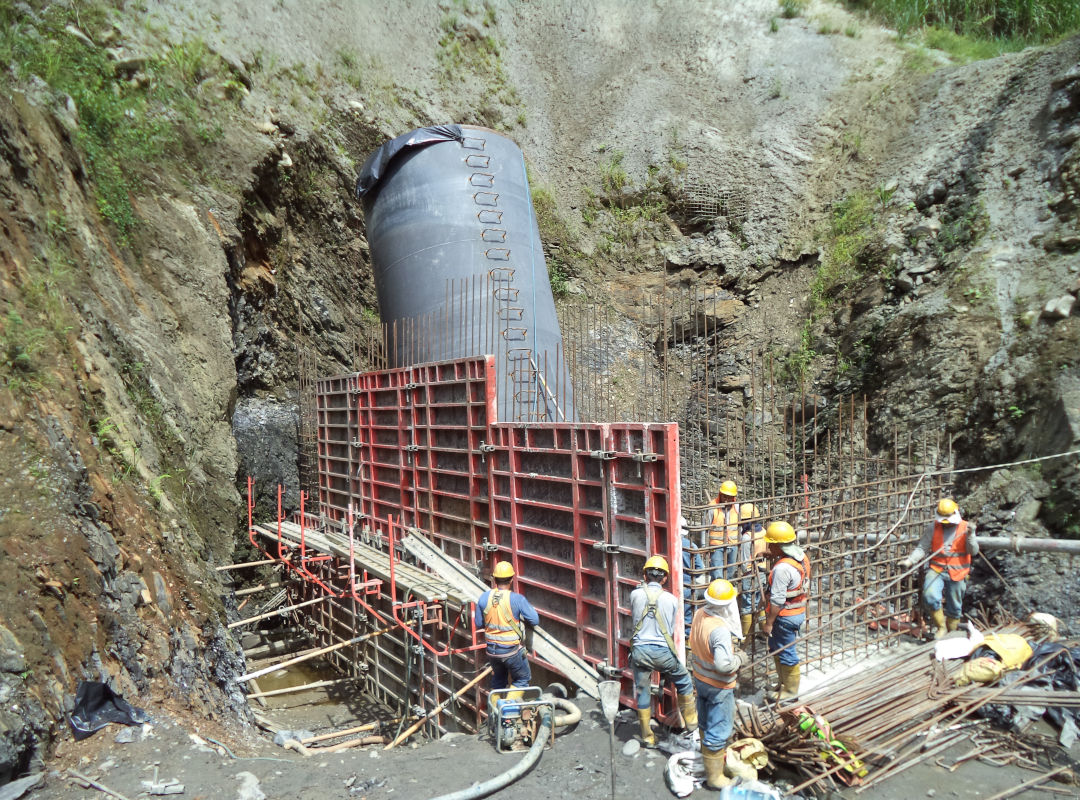

• 8 975 m3 de hormigón: casa de máquinas, anclajes de tubería, descarga, subestaciones
• 1 183 470 m3 de movimiento de tierras
• Inyecciones de consolidación e impermeabilización: 1 800m de perforación y 150 000kg de cemento inyectado

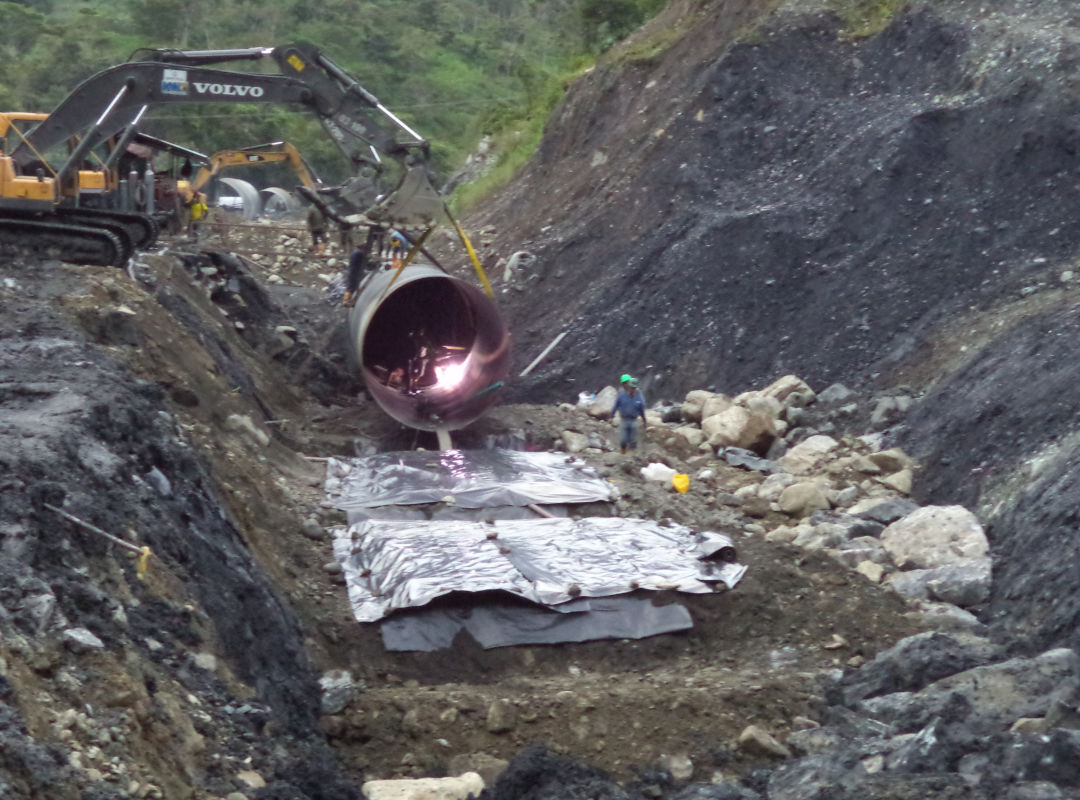

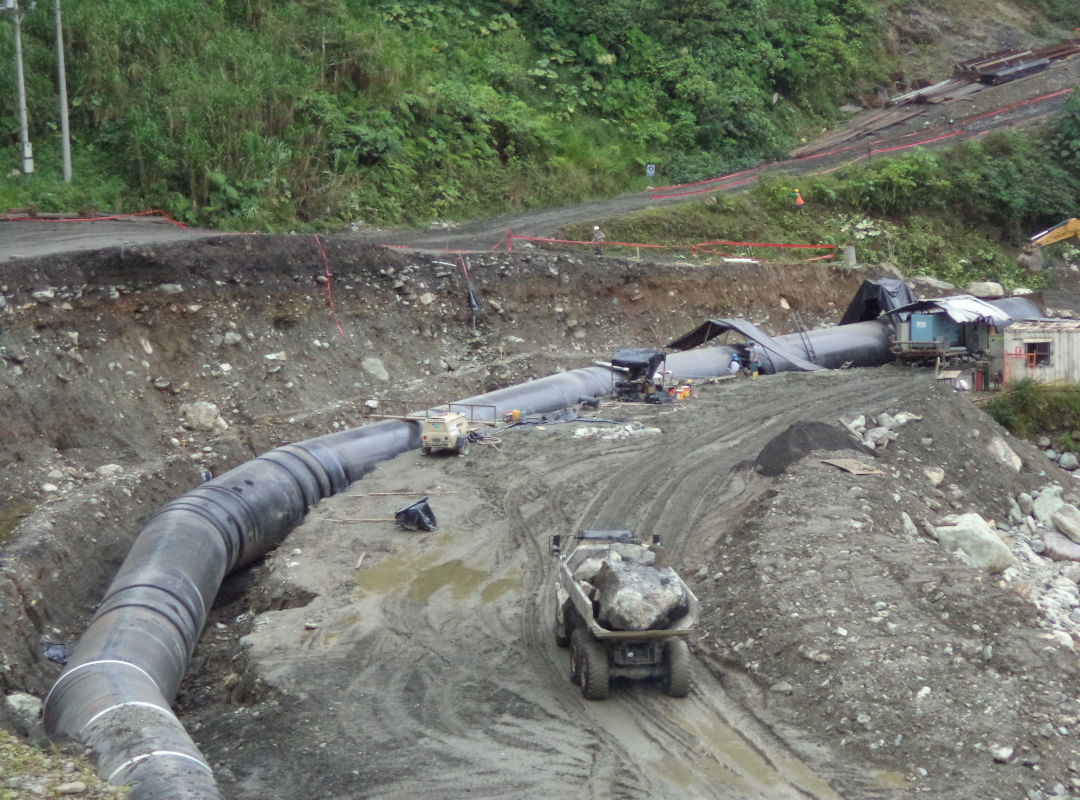

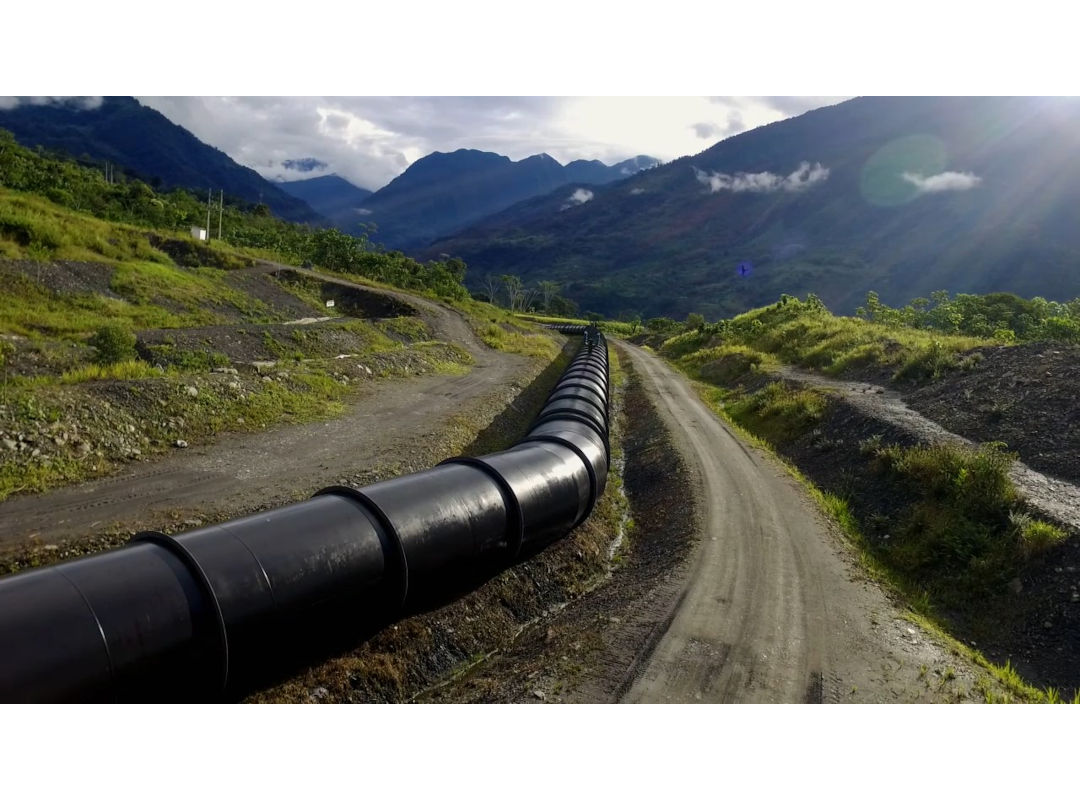

• 7 005 m de tubería de acero de 8mm a 22mm de espesor y 3.20m de diámetro, para un total de 50 320 pulgadas diametrales y 6 850 toneladas de peso:
  • Conducción     5 615m
  • Presión            801m
  • Descarga        285m

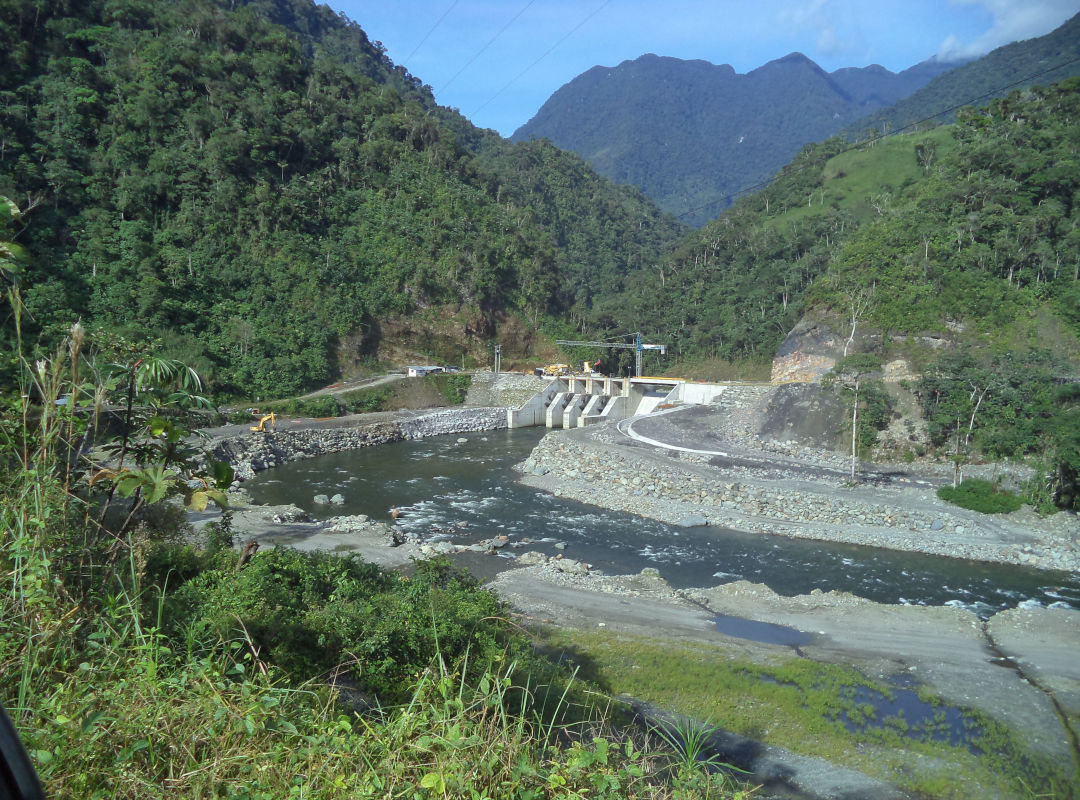

• 4 compuertas radiales de 6m x 6m, compuertas planas, todas con sistema de accionamiento y control.

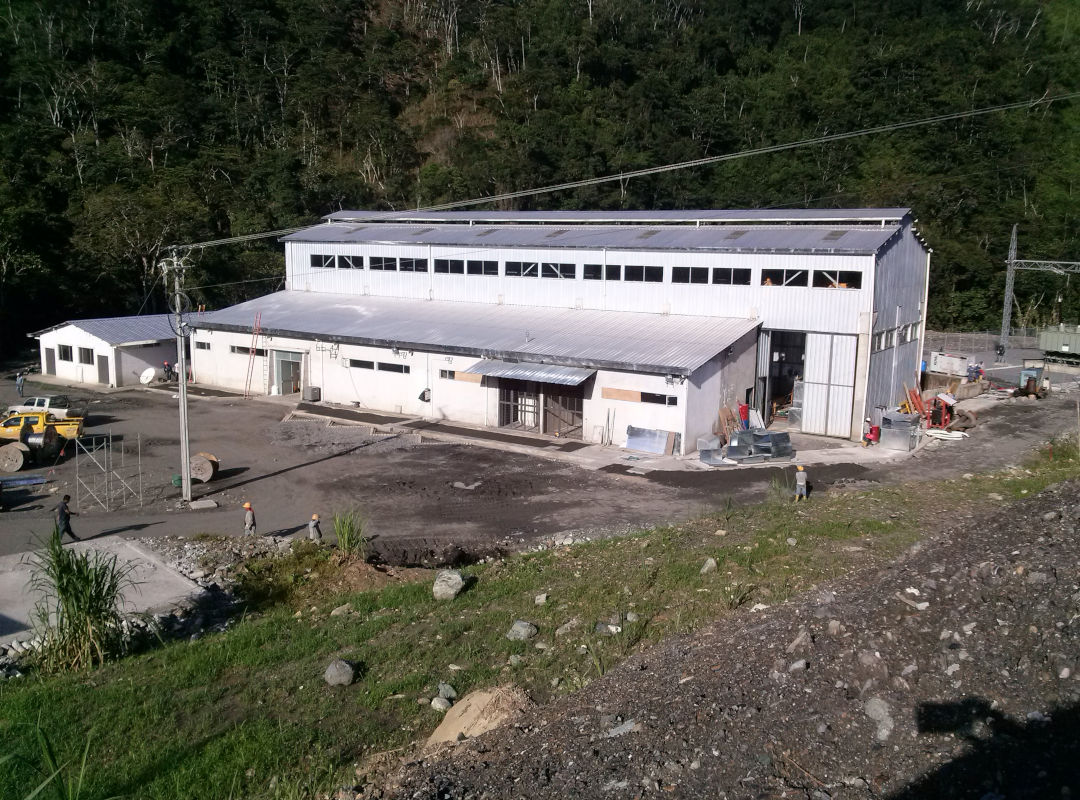

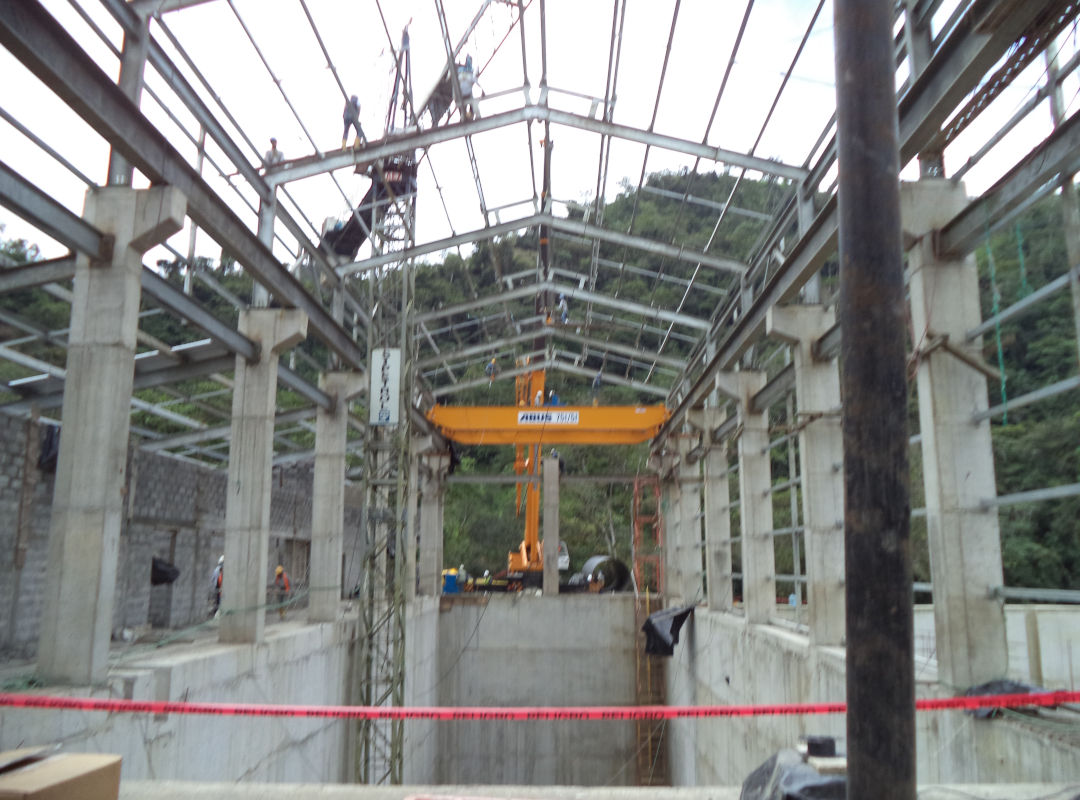

• Casa de máquinas para 3 turbinas Francis, con puente grúa de 75 toneladas
• Sistema de control tipo SCADA

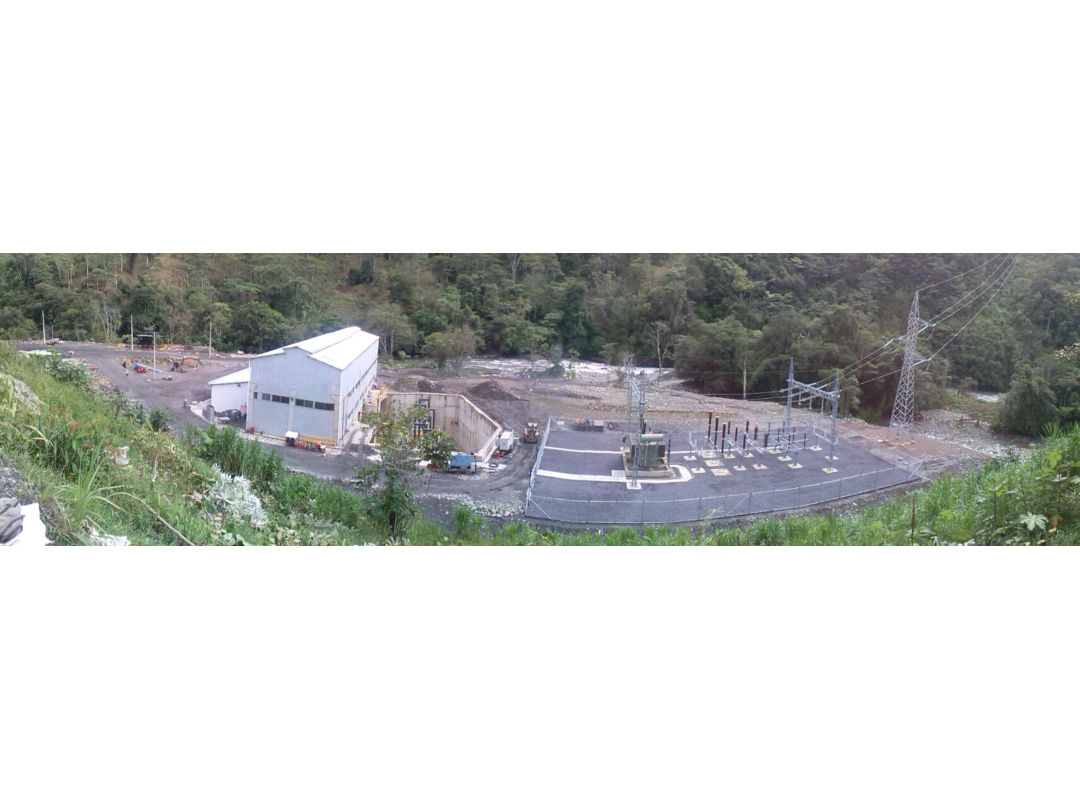

• Subestación elevación de 13.8/69/138 kV.
• 5.8 km de línea de transmisión de 13.8kV, de Casa de Máquinas a captación
